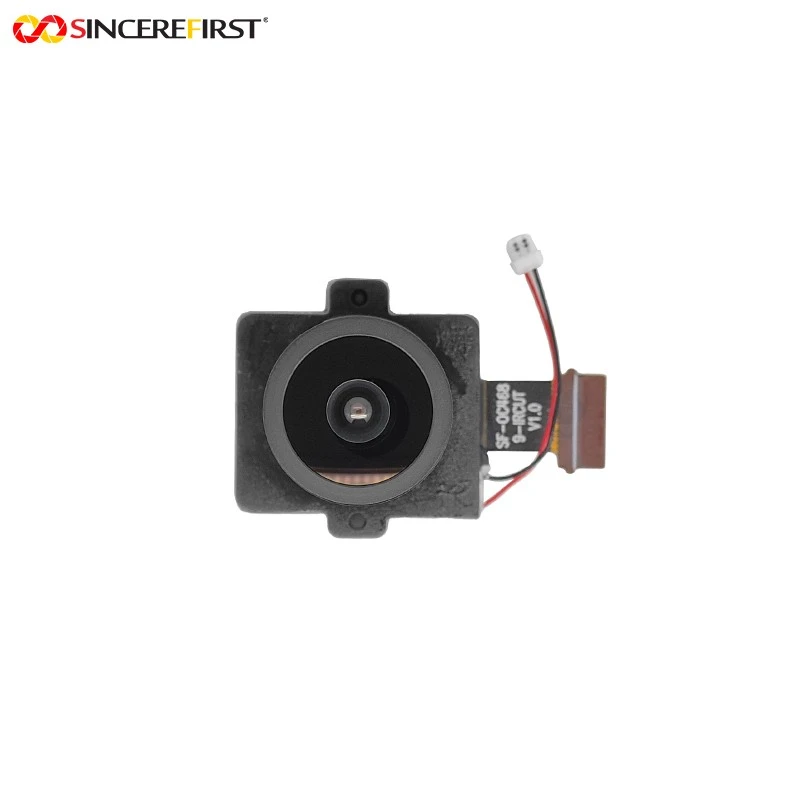

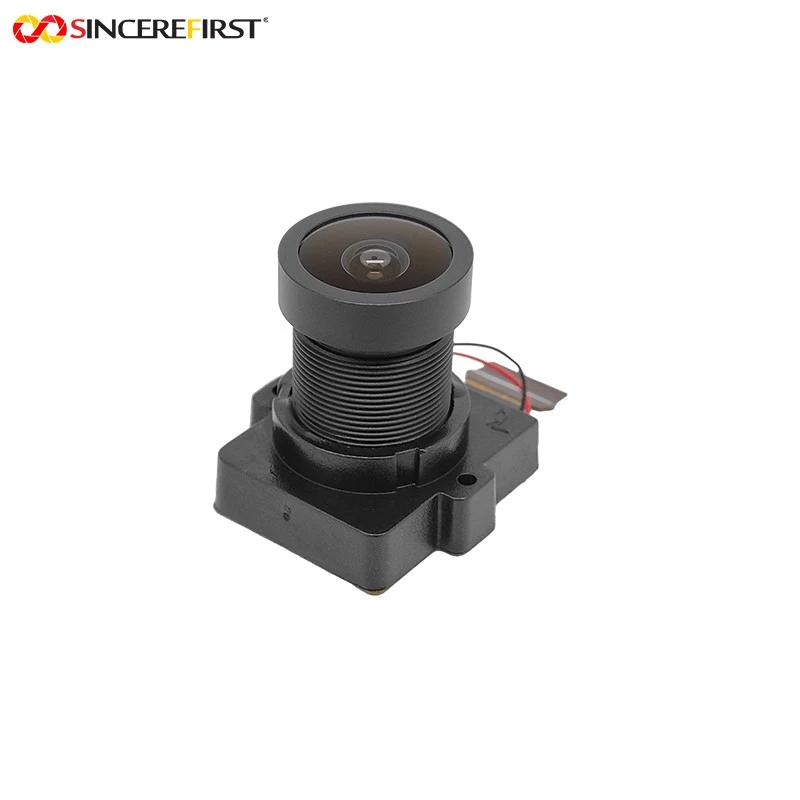

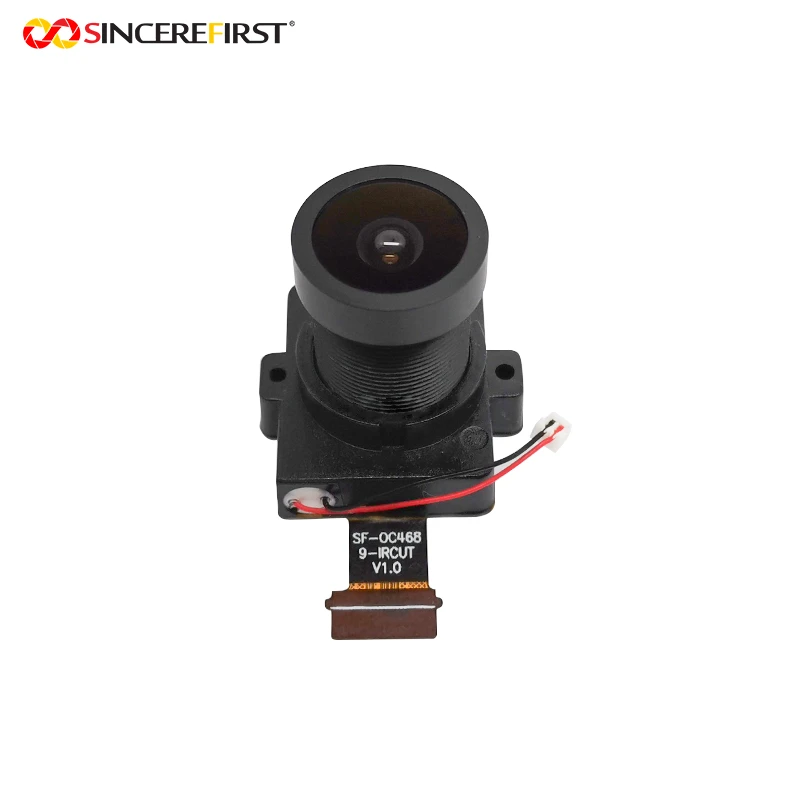

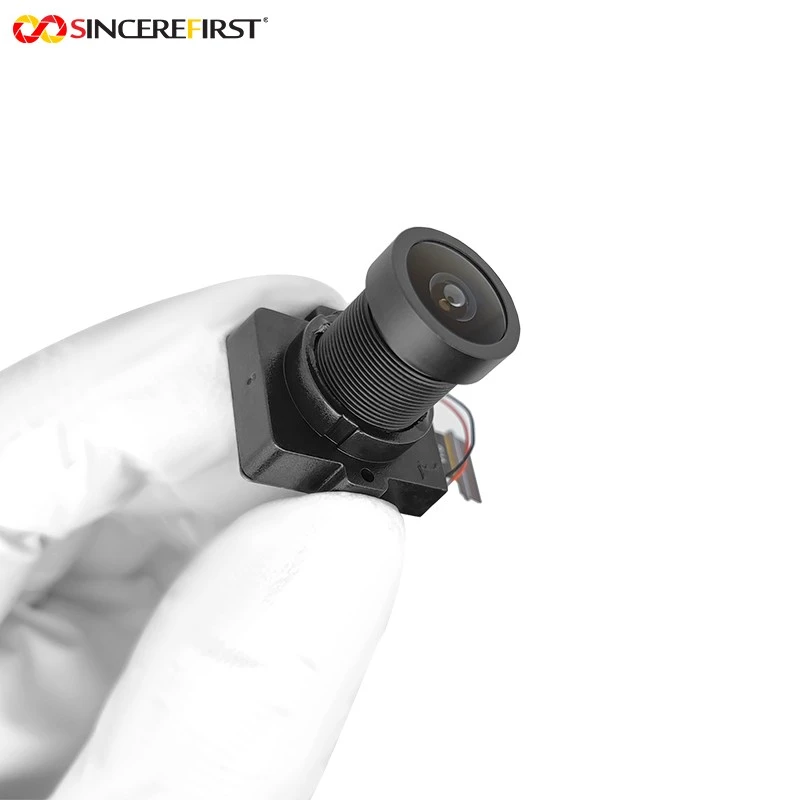

2K 1080P HD इमेज सेंसर OV4689 IR MIPI कैमरा मॉड्यूल

यह एक 2K 1080P HD इमेज सेंसर OV4689 IR MIPI कैमरा मॉड्यूल है। ओमनीविज़न OV4689 CMOS सेंसर से सुसज्जित, यह 90FPS/120FPS तक के उच्च फ्रेम दर आउटपुट के साथ PureCel® पिक्सेल तकनीक को जोड़ता है, जो समृद्ध विवरण के साथ स्पष्ट छवियां प्रदान करता है और उच्च गति परिदृश्यों के लिए अल्ट्रा{7}कम शोर प्रदान करता है। 4MP पिक्सल और 2688x1520 के रिज़ॉल्यूशन के साथ, मॉड्यूल 2688x1520@90FPS और 1920x1080@120FPS पर स्थिर छवि आउटपुट का समर्थन करता है। यहां तक ​​कि तेजी से बढ़ते लक्ष्यों को कैप्चर करते समय भी, PureCel® तकनीक की पिछली तरफ की प्रबुद्ध संरचना पिक्सेल प्रकाश संवेदनशीलता को महत्वपूर्ण रूप से बढ़ाती है; 2μm×2μm के पिक्सेल आकार के साथ जोड़ा गया, यह उच्च{{25}फ्रेम{{26}रेट आउटपुट के दौरान समृद्ध विवरण और अल्ट्रा{24}}कम शोर बनाए रखता है। इस बीच, यह एचडीआर फ़ंक्शन का समर्थन करता है, जो तेज रोशनी में ओवरएक्सपोज़र या अंधेरे क्षेत्रों में अंडरएक्सपोज़र से बचने के लिए प्रभावी ढंग से गतिशील रेंज का विस्तार करता है। सेंसर 1/3 इंच के ऑप्टिकल प्रारूप को अपनाता है, जो कॉम्पैक्ट आकार और इमेजिंग गुणवत्ता को संतुलित करता है, जबकि 10 बिट रॉ आउटपुट प्रारूप पोस्ट-इमेज प्रोसेसिंग के लिए पर्याप्त जगह आरक्षित करता है।
ऑप्टिकल कॉन्फ़िगरेशन के संदर्भ में, मॉड्यूल में एक मैनुअल फोकस डिज़ाइन होता है, जिसे 10 सेमी से अनंत तक क्षेत्र की विस्तृत गहराई प्राप्त करने के लिए F2.4 बड़े एपर्चर और 2.35 मिमी फोकल लंबाई के साथ जोड़ा जाता है। इसका 117 डिग्री अल्ट्रा{5}}बड़ा दृश्य क्षेत्र व्यापक दृश्यों को कवर करता है, और प्राकृतिक छवि पुनरुत्पादन सुनिश्चित करने के लिए टीवी विरूपण को 15% के भीतर नियंत्रित किया जाता है। लेंस एक सटीक 4जी +2पी संरचना को अपनाता है, जो दिन और रात के मोड के बीच निर्बाध स्विचिंग के लिए 2 आईआर फिल्टर और एक एकीकृत आईआर कटर से सुसज्जित है। डेटा ट्रांसमिशन के लिए, यह 25Pin MIPI CSI-2 हाई-स्पीड इंटरफ़ेस का उपयोग करता है। उत्पादन प्रक्रिया में, उत्पाद की स्थिरता सुनिश्चित करने के लिए COB तकनीक और AA (सक्रिय संरेखण) प्रक्रिया को लागू किया जाता है। इसके अलावा, मॉड्यूल ने वैश्विक बाजारों की पहुंच आवश्यकताओं को पूरा करते हुए सीई, एफसीसी, आरओएचएस और रीच सहित कई अंतरराष्ट्रीय परीक्षण और प्रमाणन पारित किए हैं।
