लघु Sony IMX686 64MP D-PHY MIPI ऑटो फोकस कैमरा मॉड्यूल
गुआंगज़ौ सिंसियर इंफॉर्मेशन टेक्नोलॉजी लिमिटेड चीन में सबसे अधिक पेशेवर मिनिएचर सोनी IMX {{1} MP D - PHY MIPI ऑटो फोकस कैमरा मॉड्यूल निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से यहां बिक्री के लिए थोक छूट वाले उत्पादों में आपका स्वागत है। अनुकूलित ऑर्डर का स्वागत है।
एक लघु कैमरा मॉड्यूल तभी उपयोगी होता है जब इसका इंटरफ़ेस और ऑप्टिकल संरचना डिवाइस के अंदर उपलब्ध स्थान और होस्ट आर्किटेक्चर से मेल खाती है। इस IMX686 कॉन्फिगरेशन को सिंसियरफर्स्ट के 64MP IMX686 कैमरा रेंज के भीतर D{2}}PHY विकल्प के रूप में डिज़ाइन किया गया है, जो कॉम्पैक्ट OEM और IoT सिस्टम को 30Pin C{6}PHY संस्करण के लिए एक परिभाषित विकल्प देता है।
मॉड्यूल 10 सेमी से इन्फिनिटी तक वीसीएम ऑटो फोकस के साथ 34पिन 4 {{2} लेन डी - PHY MIPI इंटरफ़ेस का उपयोग करता है। यह 9248 × 6944 मूल रिज़ॉल्यूशन, 4K@30FPS आउटपुट, PDAF, HDR और RAW इमेजिंग प्रदान करता है, जबकि D78 डिग्री × H66 डिग्री × V52 डिग्री ऑप्टिकल कॉन्फ़िगरेशन टीवी विरूपण को 1% से नीचे रखता है। मानक उत्पादन सिंसियरफर्स्ट की इन-हाउस सक्रिय संरेखण प्रक्रिया का उपयोग करता है।
विशेषताएँ:
•लघु IMX686 मॉड्यूल संरचना

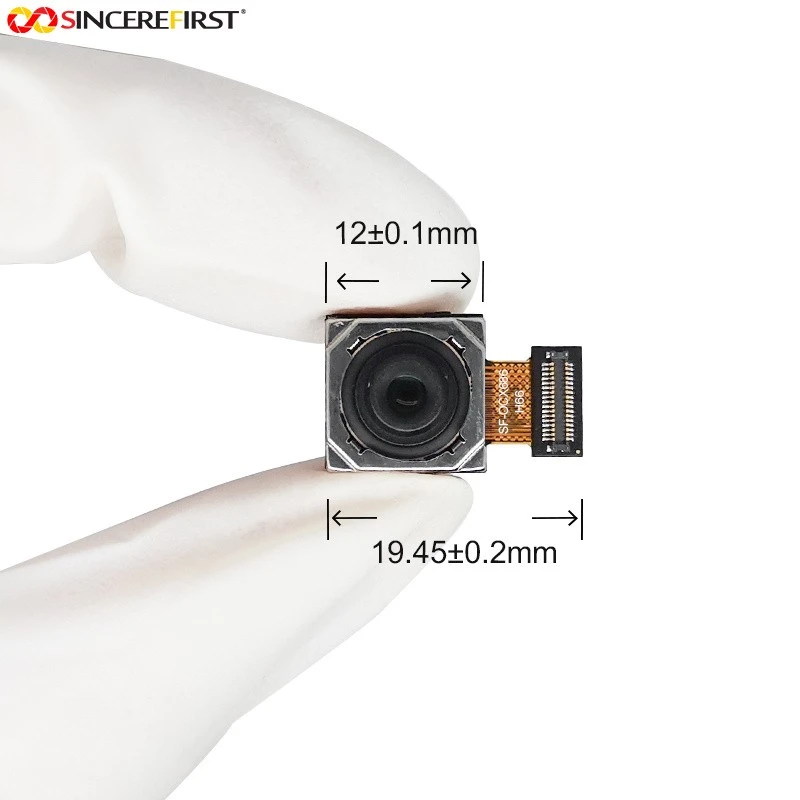

मॉड्यूल 64MP IMX686 सेंसर को एम्बेडेड डिवाइसों के लिए एक कॉम्पैक्ट FPC कैमरा संरचना के साथ जोड़ता है जहां इंस्टॉलेशन स्पेस और कैमरा रूटिंग पर एक साथ विचार करने की आवश्यकता होती है।
•34पिन 4-लेन डी-पीएचवाई एमआईपीआई
यह मॉडल C{{4}PHY और D-PHY दोनों को सामान्य सेंसर क्षमताओं के रूप में प्रस्तुत करने के बजाय एक परिभाषित 34Pin 4{2}}लेन D{3}PHY इंटरफ़ेस का उपयोग करता है।
•निम्न-विरूपण D78 डिग्री प्रकाशिकी
लेंस 1% से कम टीवी विरूपण के साथ D78 डिग्री × H66 डिग्री × V52 डिग्री कवरेज प्रदान करता है, उन अनुप्रयोगों का समर्थन करता है जहां छवि ज्यामिति के साथ-साथ रिज़ॉल्यूशन भी मायने रखता है।
•वीसीएम ऑटो फोकस 10 सेमी से अनंत तक
ऑटो फोकस संरचना 10 सेमी से अनंत तक विषय दूरी परिवर्तन का समर्थन करती है, जिससे कॉम्पैक्ट डिवाइस को प्रीसेट फिक्स्ड फोकस कॉन्फ़िगरेशन की तुलना में अधिक लचीलापन मिलता है।
•64MP, PDAF और HDR इमेजिंग
IMX686 9248 × 6944 मूल रिज़ॉल्यूशन प्रदान करता है और उच्च-रिज़ॉल्यूशन एम्बेडेड इमेजिंग के लिए पीडीएएफ, एचडीआर और 4{5}}इन-1 पिक्सेल ऑपरेशन का समर्थन करता है।
•मानक सक्रिय संरेखण उत्पादन
यह मॉडल मानक कैमरा मॉड्यूल असेंबली रूट के हिस्से के रूप में सिंसियरफर्स्ट की इन-हाउस एक्टिव एलाइनमेंट प्रक्रिया के साथ तैयार किया गया है।
एमआईपीआई कैमरा मॉड्यूल का अनुप्रयोग
•कॉम्पैक्ट IoT इमेजिंग डिवाइस
लघु संरचना, डी{0}}पीएचवाई इंटरफ़ेस और ऑटो फोकस कॉन्फ़िगरेशन कनेक्टेड इमेजिंग उपकरणों का समर्थन कर सकते हैं जहां कैमरा स्पेस और होस्ट एकीकरण सख्ती से सीमित हैं।
•कियॉस्क और एक्सेस टर्मिनल
64MP सेंसर और वेरिएबल{1}डिस्टेंस फोकसिंग कियोस्क स्कैनर, एक्सेस टर्मिनल और अन्य कॉम्पैक्ट फ्रंट फेसिंग इमेजिंग सिस्टम को सपोर्ट कर सकता है।
•एंबेडेड स्कैनिंग उपकरण
कम विरूपण और ऑटो फोकस मॉड्यूल को कॉम्पैक्ट स्कैनिंग और विज़ुअल कैप्चर उपकरण के लिए उपयुक्त बनाता है जहां विषय दूरी और छवि ज्यामिति भिन्न हो सकती है।
•कॉम्पैक्ट पहचान और निगरानी टर्मिनल
D{0}}PHY रूट का मूल्यांकन एम्बेडेड पहचान या निगरानी उपकरणों के लिए किया जा सकता है, जिन्हें C{2}}PHY कॉन्फ़िगरेशन को अपनाए बिना उच्च{1}रिज़ॉल्यूशन वाले कैमरे की आवश्यकता होती है।
उत्पाद विवरण
|
प्रोडक्ट का नाम |
64एमपी 30पिन डी-पीएचवाई एमआईपीआई कैमरा मॉड्यूल |
|
सेंसर |
सोनी IMX686 CMOS सेंसर |
|
पिक्सेल |
64MP |
|
संकल्प |
9428x6944 |
|
फ्रेम रेट |
4K@30FPS |
|
सेंसर का आकार |
1/1.73 इंच |
|
विशेषता |
पीडीएएफ, एचडीआर, 4-इन-1 पिक्सेल |
|
आउटपुट स्वरूप |
कच्चा |
|
फोकसिंग रेंज |
10 सेमी ~ अनंत |
|
ईएफएल |
5.563 मिमी |
|
एफ.एन.ओ |
1.8 |
|
FOV |
D78 डिग्री *H66 डिग्री *V52 डिग्री |
|
फोकस प्रकार |
वीसीएम ऑटो फोकस |
|
टीवी विरूपण |
＜1% |
|
प्रक्रिया |
सक्रिय संरेखण (एए) प्रक्रिया - मानक उत्पादन |
|
इंटरफ़ेस |
34पिन बीटीबी 4-लेन डी-पीएचवाई एमआईपीआई इंटरफ़ेस |
अनुकूलन विकल्प
डी-पीएचवाई होस्ट एकीकरण
लक्ष्य डिवाइस के लिए मॉड्यूल को अंतिम रूप देने से पहले प्रोसेसर, सीएसआई/एमआईपीआई इंटरफ़ेस और 34पिन कनेक्टर रूट की समीक्षा की जा सकती है।
एफपीसी और मैकेनिकल मिलान
कॉम्पैक्ट उपकरणों के लिए एफपीसी रूटिंग और मॉड्यूल प्लेसमेंट पर चर्चा की जा सकती है जहां कैमरा को प्रतिबंधित बाड़े या बोर्ड लेआउट के भीतर फिट होना चाहिए।
लेंस और FOV कॉन्फ़िगरेशन
मानक D78 डिग्री × H66 डिग्री × V52 डिग्री ऑप्टिक्स की समीक्षा तब की जा सकती है जब अंतिम डिवाइस को अलग दृश्य कवरेज या ऑप्टिकल ज्यामिति की आवश्यकता होती है।
ऑटो फोकस कॉन्फ़िगरेशन
वीसीएम फोकसिंग व्यवहार का मूल्यांकन डिवाइस की वास्तविक कामकाजी दूरी की आवश्यकताओं के आधार पर किया जा सकता है।
संबंधित कैमरा डिज़ाइन के लिए एए
यह मॉडल मानक उत्पादन के रूप में सक्रिय संरेखण का उपयोग करता है। अतिरिक्त ऑप्टिकल संरेखण नियंत्रण की आवश्यकता होने पर AA को अन्य उपयुक्त कैमरा मॉड्यूल पर भी लागू किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मुझे C-PHY संस्करण के बजाय यह D{0}}PHY IMX686 कैमरा मॉड्यूल कब चुनना चाहिए?
उ: इस मॉडल को तब चुनें जब होस्ट प्लेटफ़ॉर्म को D-PHY कैमरा इंटरफ़ेस की आवश्यकता हो या जब 34Pin D{2}}PHY संरचना लक्ष्य डिवाइस से बेहतर मेल खाती हो। C-PHY संस्करण एक भिन्न होस्ट एकीकरण मार्ग के लिए अभिप्रेत है।
प्रश्न: इसे लघु IMX686 कैमरा मॉड्यूल क्या बनाता है?
उत्तर: यह एम्बेडेड OEM उपकरणों के लिए एक कॉम्पैक्ट FPC कैमरा संरचना में IMX686 सेंसर, लेंस, VCM ऑटो फोकस और 34Pin D{2}}PHY इंटरफ़ेस को जोड़ता है।
प्रश्न: Sony IMX686 की मुख्य विशिष्टताएँ क्या हैं?
उत्तर: मॉड्यूल 9248 × 6944 मूल रिज़ॉल्यूशन, 1/1.73-इंच सेंसर प्रारूप और 0.8 माइक्रोन पिक्सल के साथ 64MP सोनी IMX686 सेंसर का उपयोग करता है।
प्रश्न: क्या यह मॉड्यूल C{{0}PHY या D{1}}PHY का उपयोग करता है?
उत्तर: यह विशिष्ट कैमरा मॉड्यूल 34पिन 4{{2}लेन डी-पीएचवाई एमआईपीआई इंटरफ़ेस का उपयोग करता है। सी-पीएचवाई समर्थन को इस उत्पाद के इंटरफ़ेस के रूप में प्रस्तुत नहीं किया जाना चाहिए।
प्रश्न: ऑटो फोकस रेंज क्या है?
उत्तर: पुष्टि की गई वीसीएम ऑटो फोकस रेंज 10 सेमी से अनंत तक है।
प्रश्न: ऑप्टिकल विरूपण क्या है?
उत्तर: D78 डिग्री × H66 डिग्री × V52 डिग्री दृश्य क्षेत्र के साथ, पुष्टि की गई टीवी विरूपण 1% से कम है।
प्रश्न: क्या एफपीसी, कनेक्टर या ऑप्टिक्स को अनुकूलित किया जा सकता है?
उत्तर: हाँ. लक्ष्य डिवाइस के अनुसार एफपीसी रूटिंग, कनेक्टर आवश्यकताओं और ऑप्टिकल कॉन्फ़िगरेशन पर चर्चा की जा सकती है।
प्रश्न: क्या मैं IoT या एंबेडेड डिवाइस प्रोजेक्ट के लिए नमूने का अनुरोध कर सकता हूं?
उत्तर: हाँ. एक नमूने का उपयोग उत्पादन से पहले D-PHY संगतता, ऑटो फोकस व्यवहार, छवि कवरेज और यांत्रिक एकीकरण का मूल्यांकन करने के लिए किया जा सकता है।
एक कॉम्पैक्ट डिवाइस के लिए D-PHY IMX686 कैमरे की आवश्यकता है?
यदि आपके डिवाइस को IMX686 छवि विवरण की आवश्यकता है लेकिन D-PHY होस्ट इंटरफ़ेस का उपयोग करता है, तोSincereFirst 34Pin कनेक्शन, उपलब्ध इंस्टॉलेशन स्थान और फ़ोकसिंग आवश्यकताओं की समीक्षा करने में मदद कर सकता है। यदि आपका होस्ट इसके बजाय C-PHY का उपयोग करता है, तो 30Pin IMX686 संस्करण का वैकल्पिक मार्ग के रूप में मूल्यांकन किया जा सकता है।
